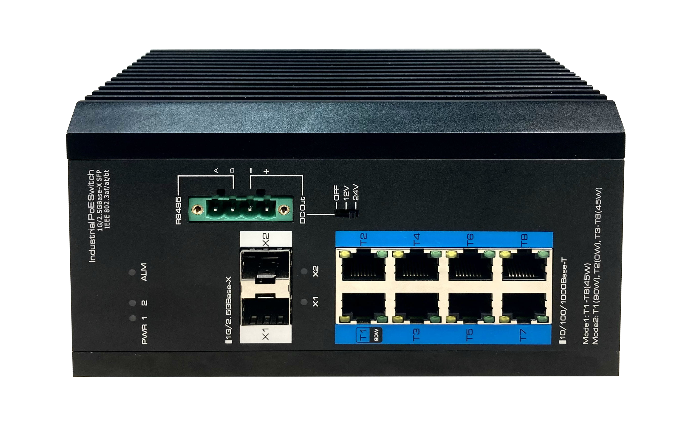

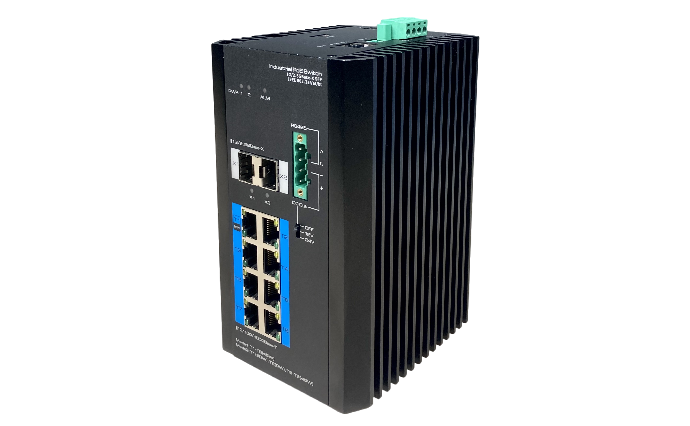

工業級10口全千兆PoE二層管理型交換機

UTP7310S-PSD240-W

產品描述
產品規格
產品尺寸
產品應用
產品清單
關聯下載
關聯視頻
相關產品

該交換機提供8個千兆以太網RJ-45端口，2個1G/2.5G SFP端口所有RJ-45端口均支持以太網供電 (PoE)，可提供高達45W的功率，可通過軟件設置為1端口提供高達90W的功率，同時2端口關閉PoE功能，3~8端口提供45W的功率，符合IEEE 802.3af/at/bt標準。

該交換機支持PoE Watchdog，當攝像機掉線時，自動檢測并重啟攝像機；支持Q-PoE (Quick PoE) 技術，交換機啟動時即刻啟動PoE供電，無需等待交換機系統軟件控制；支持P-PoE (Perpetual PoE) 技術，交換機重啟時PoE供電不中斷，迅速恢復網絡。

該交換機具有豐富的L2管理功能，例如端口管理，802.1Q VLAN， 802.1p QoS，SNMP和PoE控制等。交換機可以通過WEB管理系統(http/https)、CLI (telnet/ssh/console) 、SNMP輕松地對其進行管理。交換機支持12~57V DC寬壓輸入，可廣泛應用于照明、安防監控、企業園區等項目。

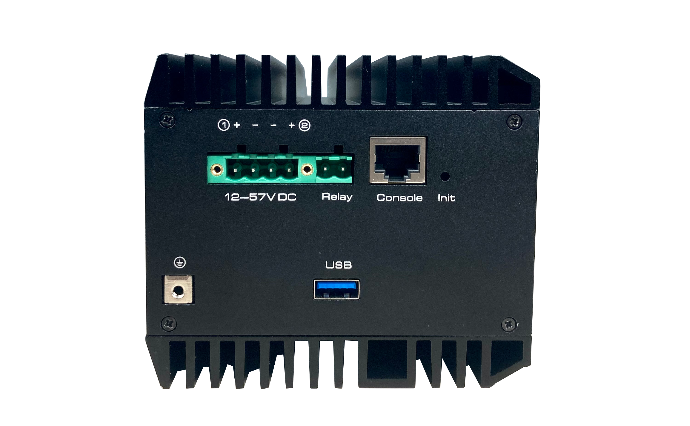

豐富的接口

● 8個10/100/1000BASE-T PoE RJ-45端口

● 2個1G/2.5GBASE-XSFP端口

● 1個RJ-45 Console口

● 1個RS485端口

● 1個繼電器告警端口

● 1個USB 3.0端口

● 1個DC輸出端口

工業級設計

● 寬溫工作：-40~75℃

● 冗余電源設計，12~57V寬壓輸入

● 靜電防護：6kV接觸放電，8kV空氣放電

● 金屬外殼設計

● 支持導軌式、桌面式、壁掛式安裝

二層管理功能

● 802.1Q VLAN

● 802.1p QoS

● SNMP

● STP/RSTP/MSTP

● Fast-Ring

● IGMP snooping

● DMS (Dashboard management system)

項目	UTP7310S-PSD240-W
硬件規格
以太網端口	8*10/100/1000BASE-T PoE RJ-45 (Auto-MDI/MDI-X)
以太網端口	2*1G/2.5GBASE-X SFP (默認為1G)
管理端口	1RJ-45 Console，1繼電器告警端口
串口	1*RS485
	RS-485 信號：D+，D-
	檢驗位：None，Even，Odd，Space，Mark
	數據位：5，6，7，8bit
	停止位：1，1.5，2bit
	波特率：300~115200bps
	負載能力：RS-485 端支持 32 點輪詢環境 (可定制 128 點)
	方向控制：RS-485 采用數據流向自動控制技術
DC 輸出電壓	OFF/12V/24V@2A max
USB 端口	USB3.0 (向下兼容 USB2.0)
復位按鍵	短按：設備重啟，長按 5s 以上：設備恢復出廠設置

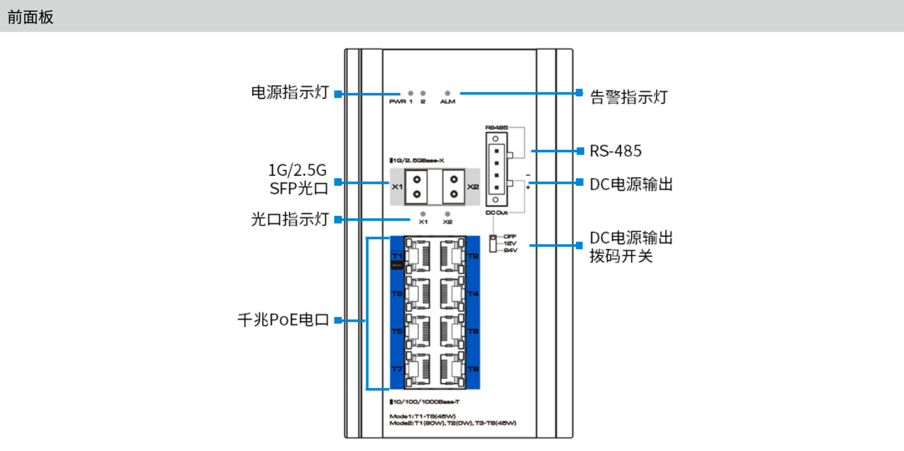

LED燈	2電源指示燈，1告警指示燈，2*SPF 端口狀態指示燈

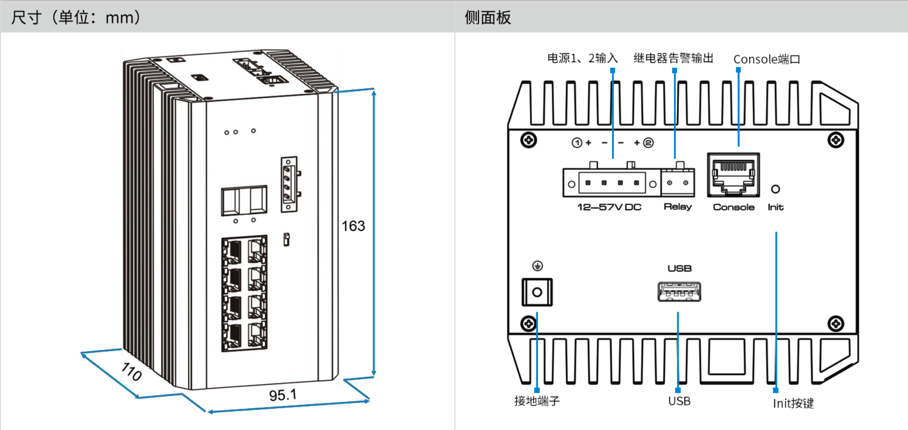

機器尺寸(寬深高)	163mm110mm95.1mm
設備凈重	1.72kg
輸入電壓	支持冗余電源，電源 1 (主)：12~57V DC，電源 2 (備)：12~57V DC
功耗	≤250W (滿載功耗，含 PoE和DC輸出)
安裝方式	導軌/桌面/壁掛式
材質	金屬外殼
交換屬性
交換方式	存儲轉發
交換容量	26Gbps / 無阻塞
包轉發率	19.344Mpps
MAC地址表	16k，支持自主學習
端口緩存	2MB
巨型幀	9kB
PoE
設備類別	PoE 供電設備 (PSE)
PoE標準	IEEE 802.3af/at/bt
供電方式	末端跨接法
供電線序	1/2(+)，3/6(-) 或 3/6/4/5(+)，1/2/7/8(-)
PoE功率	模式1：單口最大功率45W 模式2：1端口最大功率90W，2端口關閉PoE，3~8端口單口最大功率45W 整機最大功率 240W@48V，120W@24V，60W@12V (含DC輸出)
環境
浪涌	數據端口：6kV，標準：IEC6000-4-5
靜電防護	接觸放電：6kV ，空氣放電：8kV，標準：IEC61000-4-2
工作環境	溫度：-40°C~75℃，濕度：5%~95%（無凝結）
存儲環境	溫度：-40°C~85°C，濕度：5%~95%（無凝結)
認證
認證	CE，FCC
軟件規格
端口管理	支持端口啟動和禁用
	支持端口速率設置
	支持端口全雙工模式
	支持 IEEE 802.3x 流量控制
	支持巨型幀
	支持端口名稱修改
VLAN	支持 4K個 VLAN
	支持基于 802.1Q 協議的 VLAN
	支持基于端口的 VLAN
Qos	QoS 支持 QoS 擁塞管理
	支持8個優先級隊列
	支持端口隊列調度 (SP、WRR)
	支持 802.1p 優先級
組播管理	支持 IGMP SnoopingV1/V2
PoE 管理	支持電源總功率控制
	支持 PoE 開啟關閉
	支持單端口最大功率設置
	支持端口輸出優先級配置
	支持PoE重啟計劃和工作計劃
繼電報警	繼電報警支持電源斷電報警、端口鏈路異常報警、PoE 異常報警
安全特性	支持 IP、MAC、端口、VLAN 的組合綁定
	支持 MAC 地址自動學習、老化和過濾
	支持端口隔離、端口限速
	支持 STP/RSTP/MSTP
	支持 Fast Ring 快速環網
	支持5組最大8端口的鏈路聚合
	支持 RADIUS 認證；802.1X 認證
DMS (Dashboard Management System)	支持網絡設備自動發現，網絡拓撲自動生成
系統管理和維護	支持 WEB 管理、CLI 配置、Telnet 配置
	支持支持 SNMP V1/V2/V3
	支持 FTP/TFTP/HTTP 加載升級
	支持流量統計
	支持 MAC 地址表查詢
	支持 IP 地址，DNS 服務器修改
	支持用戶名及密碼修改
	支持歷史記錄，日志管理
	支持系統配置備份
	支持設備定時重啟
	支持恢復出廠設置
